| 产品信息 |
|
|
| 型号： |
MNS |
| 规格： |
|
| 技术指标： |
频率Hz 50～60
额定工作电压(V) 380,660
额定绝缘电压(V) 660
额定工作电流(A) 水平母线 630～5000
垂直母线 800～2000*
额定短时耐受电流(A)
有效值(1秒)/峰值(KA) 水平母线 50～100/105～250
垂直母线 60/130～150
外壳防护等级 IP40,IP54**
外形尺寸 高×宽×深 2200×400、（600、800、1000）×600（1000，800）
*垂直母线额定工作电流：单面或双面操作的抽出式MCC为800A、柜深1000mm单面操作的MCC为800～2000A
**防护等级IP54由于降容情况严重，请用户注意。 |
| 品牌： |
|
| 产品说明： |

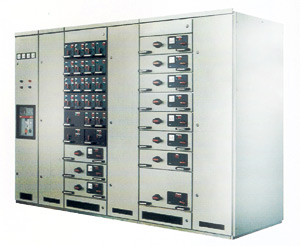

MNS低压抽出式开关柜是一种用标准模件，由工厂组装的组合式低压开关柜。本装置适用于交流50-60Hz、额定工作电压660V及以下的供电系统用于发电、输电、配电、电转换和电能消耗设备的控制。
MNS低压抽出式开关柜符合IEC439、VDE660第5部分和GB7251《低压成套开关设备》国家标准，ZBK36001-89《低压抽出式成套开关设备》专业标准。
技术参数
额定工作电压 380V，660V
水平母线最大工作电流 5500A（IP00）
4700A（IP30）
水平母线短时(1S)耐受电流 100kA（有效值）
水平母线短时峰值电流 250kA（最大值）
垂直母线最大工作电流 1OOOA
垂直母线短时峰值电流 标准型90kA（最大值）
加强型130kA（最大值）
防护等级：
符合IEC529\DIN40050标准
IP30对大于φ2.5mm固体防护
IP40对大于φ1.0mm固体防护
IP54对尘埃和任意方向喷溅作防护
（订购IP54防护等级时应与制造厂协商）
| |
|
|
|
