| 产品信息 |
|
|
| 型号： |
|
| 规格： |
|
| 技术指标： |

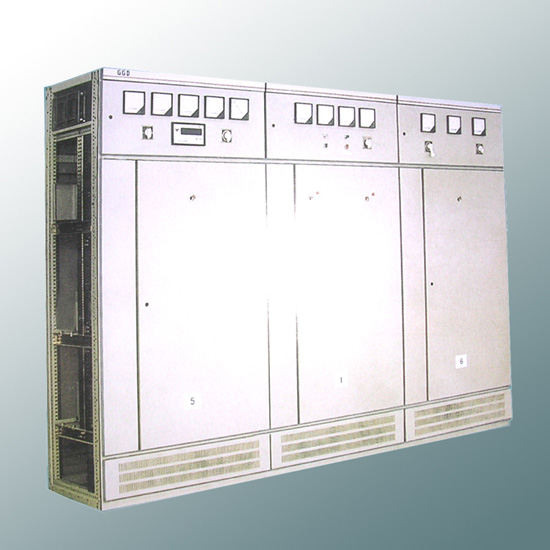

GGD型交流低压配电柜：
基本参数：
额定电压（V）交流：380
额定电流（A）交流：100、200、400、1000、1500（1600）、2500、3150
额定短路开断电流（KA）：15、30、50
额定短时耐受电流（IS）（KA）：15、30、50
额定峰值耐受电流（KA）：30、63、105 |
| 品牌： |
|
| 产品说明： |
概述
GGD型交流低压配电柜（以下简称配电柜）用于发电厂、变电站、厂矿企业等电力用户，作为交流50-60Hz，额定工作电压380V、额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。
使用条件
1.环境温度不高于+40℃，不低于-5℃。
2.产品安装使用时，使用地点的海拔高度不超过2000M。
3.周围空气相对湿度不大于90％（+25℃）。
4.设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
结构特点
1. 按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、照明配电柜 。
2. 柜体结构：
（1） 柜架用8MF冷弯型钢材局部焊接拼装而成，构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。
（2） 用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。
（3） 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构，柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。
（4） 柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便，门的折边处有橡胶镶条。
（5） 柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。
（6） 柜体的顶盖，可在需要时拆除，便于主母线的装配和调整。
订货须知
用户订货时，请提供下列资料：
1.产品的全型号（包括主电路方案和辅助电路方案）；
2.主电路系统组合顺序图、平面布置图；
3.辅助电路电气原理图；
4.柜内元器件清单；
5.用户如有特殊要求应与制造厂协商解决；
6.订货单位要写明收货单位、结算单位、结算方式到站及提货方式
7.若需母线桥，请具体说明。
主要用于一般工矿厂房或花园住宅建筑的较高级动力配电房等。
| |
|
|
|
