| 产品信息 |
|
|
| 型号： |
PGL |
| 规格： |
|
| 技术指标： |
型号 额定工作电压AC(V) 额定绝缘电压AC(V) 辅助电路的额定电压 分断能力(KA)
交流(V) 直流(V)
PGL1 380 500 AC220 AC380 AC110 AC220 15
PGL2 30
PGL3 45 |
| 品牌： |
|
| 产品说明： |

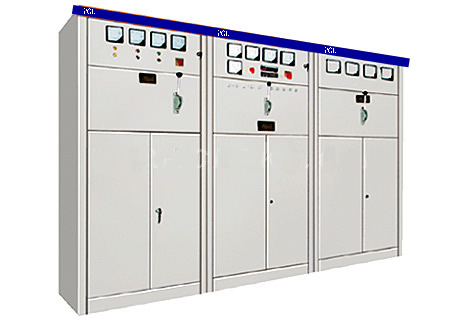

概述
PGL交流低压配电柜适用于发电厂、变电站、工矿企业，作为交流50Hz，额定工作电压380V的低压配电系统中作动力、配电、照明之用。
本产品符合GB7251.1-97国家标准。
使用条件
1.周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。
2.空气清洁，相对湿度在最高温度+40℃时不超过50%，在温度较低时，允许有较高相对湿度。例如：+20℃时为90%。
3、海拔高度不超过2000m。
4、安装倾斜度不超过5度。
5、无剧烈震动和冲击的地方及不足以腐蚀电器元件的场所。
结构特点
1. 本产品系户内固定安装，为开启式双面维护的低压配电装置 。
2. 其壳体采用薄钢板及角钢焊接组合而成，屏前有门，屏上方的仪表板为开启式小门，可装设指示仪表，组装的屏与屏之间加有钢板弯制而成的隔板，这样就减少了由于一个单元（一面屏）内部故障而使事故扩大的可能。屏后骨架上方，装有防护罩的主母线安装于绝缘框上，有效防止上方堕落金属物件造成主母线短路的恶性事故：
3.中性母线设置二屏的下方绝缘子上，壳体内外均有防护漆层，始端屏终端屏可加防护板。
4.本产品具有良好的保护接地系统，主接地点焊接在骨架的下方，仪表门也有接地点与壳体相连。这样就构成了一个完整的接地保护电路。由于这个接地保护电路的可靠性，防止操作者触电的防护能力大为加强。
订货须知
用户订货时，请提供下列资料：
1.产品的全型号（包括主电路方案和辅助电路方案）；
2.主电路系统组合顺序图、平面布置图；
3.辅助电路电气原理图；
4.柜内元器件清单；
5.主母线规格；
6.如有特殊要求应与制造厂协商解决。
| |
|
|
|
