　产品名称　　　　　　　　　　　　　　　YB口-12/0.4户外箱式变电站　　　　　　　　　　　　　　　　　　　　　　　

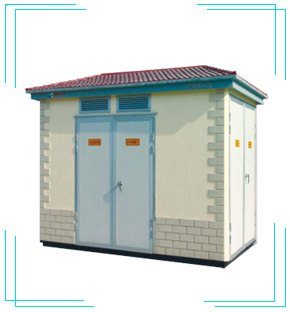

YB口-12/0.4户外箱式变电站

　产品信息

型号：

XBW□-12系列箱式变电站

规格：

技术指标：

单位　高压电器变压器低压电器
　额定电压　KV 12 10/0.4 0.4
　额定容量　KVA 100～1600
　额定电流　A 400、630 由变压器容量定 100～2500
　额定短路开断电流 KA 31.5 50
　额定短时耐受电流 KA 20/4s ≤200KVA 250-400KVA ≥500KVA
　额定峰值耐受电流 KA 50 免试　　　15/1S　　　30/1S
　额定关合短路电流 KA 50 免试　　　　30　　　　63
　1min工频耐压 KV 对地、相间42 断口间48 35（28）
　雷电冲击耐压 KV 对地、相间75 断口间85 75 2.5
　箱体防护等级 IP33 IP53
　噪声水平 dB 油变≤55 干变≤65 IP33

品牌：

产品说明：

YB□-12/0.4户外箱式变电站是将高压柜、变压器、低压柜、计量单元及智能系统优化组合成的完整智能化配电成套装置。它除了在结构上吸取目前在国内流行的欧式、美式、国产箱变的优点外，并真正实现了配电自动化技术。可用于城市高层建筑、居民小区、市政设施、工厂、矿山、公路、码头、油田及临时施工用电等场所。　　YB□-12/0.4符合GB/T17467-1998《高压/低压预装式变电站》、GB/T11022-1999《高压开关设备通用技术条件》标准。箱体材料材质符合GBJ82-85、GB/T15231.1.3.4-94、GB10294-88标准、IEC-1330等标准。

YB□-12/0.4系列箱式变电站是一种新型供配电装置，用于额定电压为12KV或7.2KV，三相交流、50Hz，单或双母线系统的户外成套中转站。
三、主要特点：
1.结构形式：箱体采用先进结构设计，配电间隔双列布置，共用一组主母线；控保屏与开关柜分室放置。
2.进出线形式：有架空进线、电缆出线和电缆进出线两种形式。
3.主要元件：
⑴. 12KV箱型固定间隔ZGN-12
    间隔为金属封闭结构，骨架由优质钢板折弯后组装而成；间隔内分断路器室、电缆室、仪表室等，主母线室为独立一体，安装于间隔前上方，双列间隔共用一组主母线，间隔中部为断路器室，在其左侧设置了联锁操作机构，采用了先进可靠的强制性联锁设计，达到“五防”要求，柜体下部为电缆室，并可安装带电显示传感器，柜体后框安装电流互感器及避雷器。
⑵. 微机自动化监控系统：设有保护屏、直流屏、交流屏、电度表屏、通讯屏等后台部分。
4.外壳材料：
    金属材料：彩钢板、复合板、不锈钢板、覆铝锌板、铝板，箱体墙壁中间加隔热材料，箱体能防水、防火、防风沙、防腐；污秽等级适用于Ⅲ类，防护等级IP23DH，能耐受国标要求的机械外力（能量20J）冲击，顶部负荷≥2500N/m2。外观美观大方，隔热性能良好，且箱体设有上下可通风的风道，户外太阳辐射对户内造成的温升减小到最低限度。
5.辅助设备：
    箱体内可装设温控强迫通风装置、防凝露自动控制装置；也可装设空调。具有超温通风、防止凝露产生、故障报警等功能。各独立的单元装设完善的带电显示和照明系统。
6.外形结构: 为平顶起脊式结构，顶盖为活盖，可拆装吊运，并留有明显的方向标记。总体设计科学、布置合理紧凑、功能完善、安全可靠，达无人值守条件。
四、主要技术参数：

序号	项目	单位	参数
1	额定电压	KV	7.2 12
2	额定频率	Hz	50
3	额定电流	A	630、1250、1600
4	额定短路开断电流（有效值）	KA	20 25 31.5 40
5	额定短时耐受电流（有效值）	KA	20 25 31.5 40
6	额定短路关合电流（峰值）	KA	50 63 80 100
7	额定峰值耐受电流（峰值）	KA	50 63 80 100
8	额定短路电流开断次数	次	50（40KA为30次）
9	机械寿命	次	20000
10	防护等级		IP23DH
11	操作方式		弹簧储能式
12	母线系统		单母线或单母线分段
13	开关柜型号		ZGN-12系列
14	主开关		VS1系列真空断路器
15	隔离开关（上）		GN30-12系列
16	隔离开关（下）		GN19-12系列

五、应用环境：
1、海拔高度不超过1000米；
2、最高气温+40℃，最低气温-25℃，
3、安装在无经常性剧烈震动和冲击，没有火灾、爆炸危险和严重污秽、化学腐蚀的地点。
4、使用条件由用户与厂方协商制造。

YB□-12/0.4系列箱式变电站是将高压柜、变压器、低压柜、讲师单元及智能系统优化组合成的完整智能化配电成套装置。它除了在结构上吸取目前在国内流行的欧式、美式、国产箱变的优点外，并真正实现了配电自动化技术。
　　高压侧（10KV）能满足电力部门对配电网自动化的要求，低压侧（0.4KV）能满足智能化小区物业管理智能化的要求，可以用设置在中心站或物业管理处的上位机对箱式变电站进行“四遥”（遥测、遥讯、遥调、遥控）系统管理，多台智能型箱式变电站连接成“手拉手”环网供电时，在软件配合下，能完成故障区段自动定位、故障切除、负荷转带、网络重构等功能，从而保证在一分钟左右恢复送电。
　　XBW-12系列箱式变电站，具有成套性强、功能多、运行可靠、外形美观、安全方便；占地少、维护少、投资少、见效快、寿命长等特点。可用于城市高层建筑、居民小区、市政设施、工厂、矿山、公路、码头、油田及临时施工用电等场所。XBW□-12紧凑型箱式变电站除不具有智能化系统外，其它同智能型箱式变电站。
