| 产品信息 |
|
|
| 型号： |
YB(ZBW-10)-10/630A |
| 规格： |
|
| 技术指标： |
| 规格： |
100A,200A,400A,500A,630A | 低压开关技术数据
主开关采用HLA、HNB、DZX10、DW15、ME等，分路开关选用DZX10、DZ20等。
型号 额定电流
高压断路器技术参数
型 号 额定电压（KV） 额定电流（A） 额定短路开断电流
（KA）
ZN-35C或SN10-35 35 1250、1600 20、25、31.5
ZN-10或SN10-10 10 1250、1600 25、31.5、40
高压负荷开关技术数据
型 号 额定电压（KV） 额定电流（A）
FN5-10 10 400．630
FN16-10 10 630
变压器技术数据
型 号 额定压（KV） 变比（KV/KV） 容量（KVA）
SZ7，SC8，S7 35 35/0.4~10 200~25000
BS7，S7，SC8 10 10/0.4 50~2500
电流互感器技术数据
型号 额定一次电流（A） 额定二次电流（A） 准确
级次 10%倍数不小于 二次负荷（VA）
LCZ-35 50~800 5 0.5/3 10 50
LZJC-10 200~1600 5 0.5/C
LMZ-0.66 50~1500 5
电压互感器技术数据
型 号 额定电压（V） 额定容量 最大容量
（VA）
一次 二次 辅助二次 0.5级 1级 3级
JDJ2-35 35000 100 —— 150 250 500 1000
JDJJ2-35 35000/√3 100/√3 100/√3 150 250 500 1000
JDZJ-10 10000/√3 100/√3 100/√3 20 80 200 400
避雷器技术数据
型 号 额定电压 残压峰值（KV）
Y5W1-41/134 41 134
Y5W-12.7/50 10 50 |
| 品牌： |
|
| 产品说明： |
概述

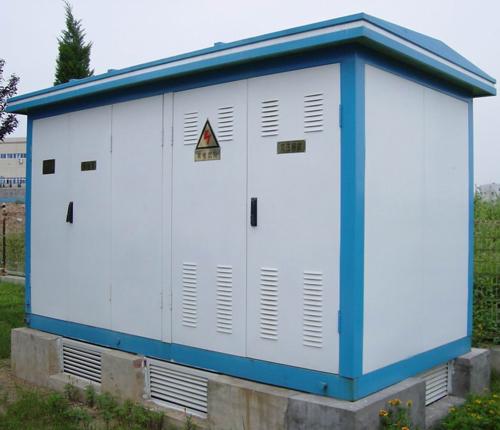

YB□-40.5(12)系列预装式箱式变电站(简称箱变)是一种把高压配电装置、变压器、低压配电装置按一定接线方案组装而成的预装式成套配电装置，用于40.5(12)/0.4kV或40.5/12KV交流三相系统，作为接受和分配电能的整体式变配电装置。
YB□-40.5(12) 箱变是一种户外型产品，不占用建筑物面积，节约建设费用，体积小，重量轻，外形美观，结构紧凑，安装灵活方便，能完全满足IEC1330标准要求，适用于城市公用配电、路灯供电、工矿企业、高层建筑、生活小区、油田、码头及工地施工等用电。可提供多种结构尺寸箱变外壳。可根据客户要求外壳可加工为不锈钢壳体。可根据额外要求提供特殊防护涂层。
使用环境条件
1、海拔高度不超过1000米；
2、环境温度：上限+40℃，下限-25℃，24小时周期内平均温度不超过+35℃；
3、地震水平加速度不大于0.4m/s2,垂直加速度不大于0.2m/s2；
4、无剧烈振动和冲击及爆炸危险场所；
结构特点
1.本产品由高压配电装置、变压器及低压配电装置联接而成。分成三个功能室，即高压室、变压器室和低压室。高压室功能齐全，高压室由HXGN□-10真空环网柜和SF6环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
2.变压器可算则S9以及其它低损耗油浸式变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统。
3.低压室可根据用户要求采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量等座钟功能，满足用户的不同需求，为方便用户的供电管理和提高供电质量。
4.高压室结构紧凑合理，并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外，高、低压室所选用全部元件性能可靠、操作方便，使产品运行安全可靠。操作维护方便。
5.采用自然通风和强迫通风两种方式，使通风冷却良好。变压器室和低压室均有通风道，排风扇有温检装置，按整定温度自动启动和关闭，保证变压器满足负荷运行。
6.箱体结构能防止雨水和污物进入，并采用热镀锌彩钢板或防锈铝合金板制作，经防腐处理。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。
订货须知
订货时用户须提供下列资料：
1.产品型号、规格、数量、颜色及交货期；
2.提供接线方案、元器件型号、规格及要求；
3.如有特殊要求，则可双方协商解决。
| |
|
|
|
